Driver’s MonitorDM-105W

ドライバーズモニターDM-105Wは、
自動車・オートバイの

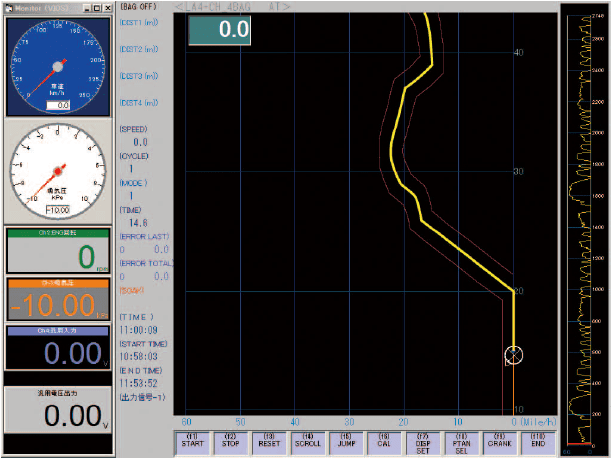

排気ガス試験の際に指示車速、
シフトタイミング、実車速などを表示して
走行指示を出すシステムです。
ドライバーは､画面を見なから
走行試験を行うことかできます｡

特徴

各国の排ガス･燃費基準テストに合わせた走行パターンを標準装備

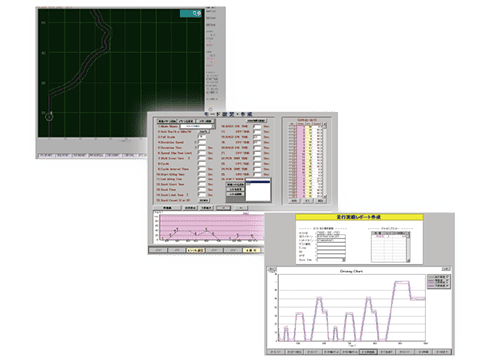

また､簡単にモード作成やシフトパターン作成ができます
高性能ビデオボードにより､流れるようなグラフィックを実現
ドライバーへの負担を軽減します
走行画面は自由に表示色を変えることができます
右基準・左基準の選択、km/h・MPHの切換えも簡単にできます
ドライバー用赤外線リモコンにより､運転席に座ったままで各種操作が行えます
シャーシダイナモからの車速入力は､パルス/アナログのどちらでも可能です
テスト後に走行実績レポートを自動作成
走行内容について容易に証明･検討することができます
当社の排ガス計測データ処理装置と組み合わせることで一体型のシステムが構築でき、
総合的に試験を行えます
懸架式吊下げアームにより､足元の配線を気にすることなく､自由かつ適切な位置にディスプレイを
持ってくることができるので､FF/FR･左右ハンドルと車種を選ぶことなく試験を行うことかできます

構成

CPU本体･マウス･キーボード
17"TFT液晶デイスプレイ ×2
赤外線リモコン･信号変換中継BOX

オプション

懸架式吊下げアーム
全天候室用ディスプレイケース
排ガス計測データ処理装置

その他ユーザー様の各種ご要望にもお応え致します｡

仕様

スクロールできます

構成	CPU本体・マウス・キーボード
	17インチTFT液晶ディスプレイ×2
	操作リモコン（赤外線式）・信号変換中継器
入出力	［アナログ信号］	［外部CPU出力信号］
	入力電圧：実車速（0-10V：km/h, Mile/h）	START OK（ステータス）
	出力電圧：基準車速・実車速（0-1,5,10V：0-100km/h, Mile/h）	運転中（ステータス）
		停止中（ステータス）

	［デジタル信号］	［外部CPU入力信号］
	CVS FILL-BAG同期信出力（100msecパルス無電圧接点 DC30V 0.5A以下）	スタート（パルス幅100msec以上）
	距離計表示切換信号出力（100msecパルス無電圧接点 DC30V 0.5A以下）	ストップ（パルス幅100msec以上）
	距離パルス切換信号入力	リセット（パルス幅100msec以上）
機能	［オプション］	[表示機能]
	LAN/GP-IB接続によるCVS FlLL-BAGコマンド出力	17"TFT液晶カラーディスプレイ
	出力電圧：勾配出力（±10V：±30%, sin30°）	1280×1024 1600万色
		走行パターンの右/左基準の変更可
		表示色・表示ラインの変更可

	[操作機能]	（表示内容）
	赤外線リモコンによる操作	指示車速・上下限車速ラインの表示・
	･スタート	各フェーズ走行距離・ソーク時間・
	･ストップ	エラー時間・現在時刻・経過時間・
	･リセット	終了予定時刻
	･早送り
	･時間ジャンプ	（表示オプション）
	･キャリブレーション（実車速・車速電圧出力）	ENG回転・吸気圧・大気圧・温度・湿度の表示
	･画面表示スタイルの変更	パターン全体の一括表示（走行中の位置）
	･走行パターン変更
	･クランク

	[データ処理]	［走行パターン］
	走行実績（実車速・基準車速・上下限車速）の保存	JC08H, JC08C, LA4-CH, LA4-HH, HEFT,
	ドライビングインデックス計算	US06, SC03, ECE, NEDC, WLTP
	ENG回転・吸気圧等アナログデータ全16chの保存可
	（オプション）
電源	AC100〜115V 50Hz/60Hz
消費電力	400W以下（CPU含む全機器の合計・最大）
使用環境	温度：5〜35℃ / 湿度：20〜80％（結露なきこと）
外形寸法（CPU+IFB）	W 449 × D 435 × H 280（mm）（19インチラック収納可）
OS	Windows 7（32bit）
対応言語	日本語・英語
オプション（機器）	懸架式吊下げアーム	LAN接続	収納ラック/テーブル
	全天候型ディスプレイケース	GP-lB接続	車載（10"）モニタ
	無停電電源装置	排ガス計測データ処理装置
	プリンター	有機式リモコン
