GPSカメラシステム
GPSカメラシステム
RTK-GPS装置に接続することで、
GPS信号をシャッターとして
最大4台のビデオカメラが完全同期撮影します。
RTK自動レーンチェンジ評価計や
LKA評価計などと組み合せることで、
より高度な自動運転評価が可能になります。
特徴
- RTK-GPS装置及び専用の同期装置によるGPS同期撮影
- 最大4台のカメラで同時撮影(4台の映像は同時シャッターにより完全同期)
- 映像上の距離キャリブレーションにより映像内にスケールを表示し、映像上でも正確な距離を解析
- タイヤと車線(白線)位置を撮影することで車両と白線間の距離を計測
- レーザー変位計を併用することで撮影時の車両傾き・高さ補正演算も可能
- 専用の解析ソフトによる二値化処理で白線を認識し、車両との距離を解析・CSVファイルへ出力
- 自動レーンチェンジやレーンキープアシスト、車線逸脱警報などの評価が可能
- RTK自動レーンチェンジ評価計などと組み合わせることで、速度や位置座標などに同期・合成
- 豊富な取り付け治具を用意

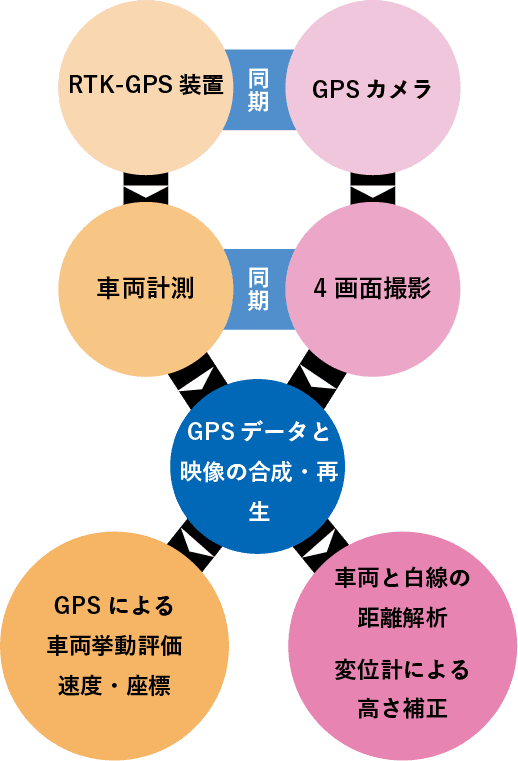

評価フロー

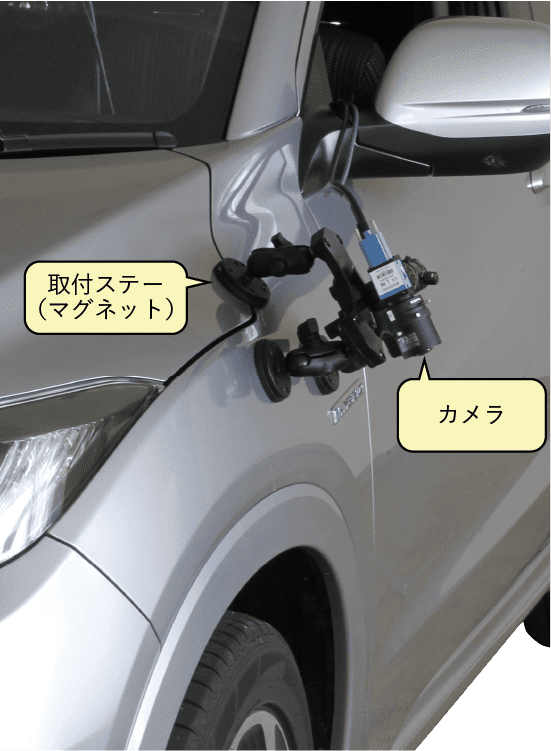

設置イメージ（左側）

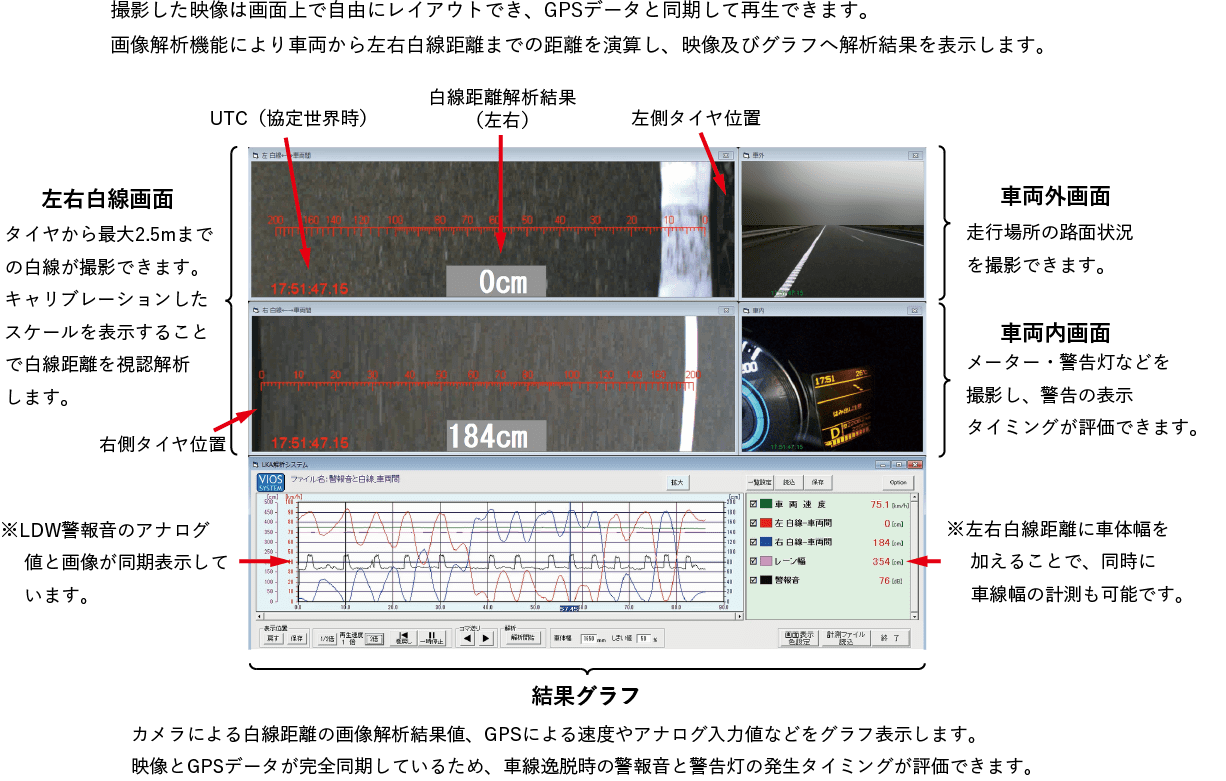

画面レイアウト例(LDW試験)
仕様
カメラ
スクロールできます| フレームレート | 20fps | |
|---|---|---|
| 解像度 | 720×540 | |
| 階調 | ADC 12 bit | |
| センサ | Sony CMOS Pregius IMX287 | |
| フォーマット | 1/2.9インチ | |
| ピクセルサイズ | 6.9µm x 6.9µm | |
| シャッター方式 | グローバルシャッター | |
| レンズ | 焦点距離 | 2.8-8mm（手動） |
| 絞り | 1.2-Close（手動） | |
| 画角 | WIDE：100.1°×72.9° TELE：35.8°×26.8° | |
| フォーカス | 0.3m～∞（手動） | |
| インターフェイス | LAN | |
| 電源 | 12V, 400mA | |
| 外形寸法 | φ43.2 x L 108.6mm（レンズ含む） | |
| 重量 | 126g（レンズ含む） | |
| 使用環境 | 温度 | -5℃ ～ +45℃ |
| 湿度 | 20% ～ 80% （結露なきこと） | |
ビデオ同期装置
スクロールできます| 型式 | VGVS-4VSSU3 | |
|---|---|---|
| 受信衛星 | VGPS, GLONASS | |
| 出力部 | 信号 | カメラ同期用信号, カメラ用電源(12v) |
| 周波数 | 20Hz | |
| ch数 | 4ch | |
| コネクタ | HR10A-10R-12P(73), LAN(RJ-45) | |
| インターフェイス | USB2.0, LAN | |
| 電源 | 12V | |
| 外形寸法 | W 128 × H 52 × D 150mm | |
| 重量 | 600g | |
| 同梱品 |
ビデオカメラ/マグネットベース/サクションホルダ/ロングアーム/ミドルアーム/ アームジョイントパーツ/カメラケーブル(3m, 5m)/ビデオ同期装置/電源ケーブル/ USBケーブル/LANケーブル/録画用ノートPC/カメラキャリブレーション用スケール |
|
