信号入力モジュール
信号入力モジュール
信号入力モジュールは、
各種入力信号をGVS速度・距離計と同期し、
データを出力します。
各種入力信号は、
PCソフトウェアにより物理量への
キャリブレーション及びリアルタイム表示、
CSV形式のデータ保存が可能です。

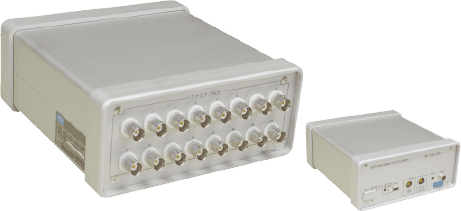

16ch高速アナログ入力モジュール（AEー16CーHSP）
16ch高速アナログ入力モジュールは、最大サンプリング周波数1kHzで、アナログ16chの同時計測が可能です。サンプリング周波数は、1kHz/500Hz/100Hzの選択が可能です。入力レンジは、0-5V/0-10V/±5V/±10Vに対応しています。BAS（R13h）対応の入力モジュールです。
仕様
スクロールできます| 入力チャンネル数 | 16ch |
|---|---|
| サンプリング周波数 | 1kHz、500Hz、100Hz |
| 入力信号 | アナログ 0-5V、0-10V、±5V、±10V |
| アナログ入力抵抗 | 100kΩ以上 |
| 動作温度範囲 | 0-50℃ |
| 出力 | USB2.0 |
| 電源 | DC12-24V（GVS装置から供給） |
| 寸法・重量 | W170 × H163 × D71mm • 1000g |

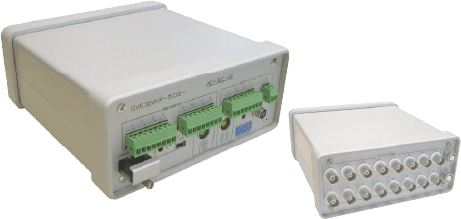

32chアナログ入力モジュール（AEー32C）
32chアナログ入力モジュールは、最大サンプリング周波数200Hzで、アナログ21ch、パルス2ch、熱電対8chの同時計測が可能です。サンプリング周波数は、200/100/50/20/10Hzの選択が可能です。入力レンジは、0-5V/0-10V/±5V/±10Vに対応しています。
仕様
スクロールできます| 入力チャンネル数 | 32ch |
|---|---|
| サンプリング周波数 | 200Hz、100Hz、50Hz、20Hz、10Hz |
| 入力信号 | アナログ（21ch）0-5V、0-10V、±5V、±10V パルス（2ch）0-5V |
| 熱電対（8ch）0-800℃ 補償温度（1ch）0-80℃（内蔵） | |
| アナログ入力抵抗 | 100kΩ以上 |
| 動作温度範囲 | 0-50℃ |
| 出力 | USB |
| 電源 | DC12-24V（GVS装置から供給） |
| 寸法・重量 | W170 × H163 × D71mm • 1000g |

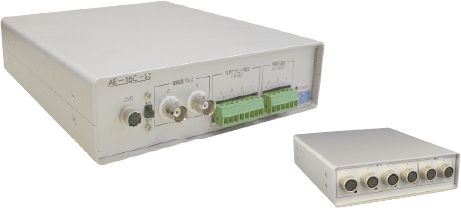

16ch多機能入力モジュール（AEー16CーS2）
16ch多機能入力モジュールは、二輪車による計測を考慮し、軽量・コンパクトです。操作力（ひずみゲージ）2ch、液圧（ひずみゲージ式）4ch、車輪速パルス2ch、熱電対3ch、アナログ4chと豊富な信号を入力できます。
仕様
スクロールできます| 入力チャンネル数 | 16ch |
|---|---|
| サンプリング周波数 | 50Hz |
| 入力信号 | 操作力（2ch）0-10000με、液圧（4ch）0-3000με、 |
| 車輪速パルス（2ch）0-3.5kHz、汎用アナログ（4ch）±5V、 | |
| 熱電対（3ch）0-800℃、補償温度（1ch）0-80℃（内蔵） | |
| アナログ入力抵抗 | 100kΩ以上 |
| 動作温度範囲 | 0-50℃ |
| 出力 | USB |
| 電源 | DC12-24V（GVS装置から供給） |
| 寸法・重量 | W190 × H163 × D50mm • 700g |

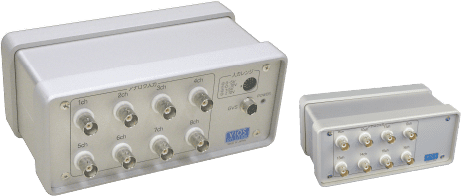

8ch･16chアナログ入力モジュール（AEー8C／AEー16C）
8ch･16chアナログ入力モジュールは、アナログ8chまたは16chを入力可能です。サンプリング周波数は、アナログ入力8chは100Hz、16chは50Hzです。入力信号レンジは、0-5V/0-10V/±5V/±10Vに対応しています。
仕様
スクロールできます| 入力チャンネル数 | 8ch・16ch |
|---|---|
| サンプリング周波数 | 100Hz（8ch）・50Hz（16ch） |
| 入力信号 | アナログ0-5V、0-10V、±5V、±10V |
| アナログ入力抵抗 | 100kΩ以上 |
| 動作温度範囲 | 0-50℃ |
| 出力 | USB |
| 電源 | DC12-24V（GVS装置から供給） |
| 寸法・重量 | W160 × H70 × D80mm • 600g |

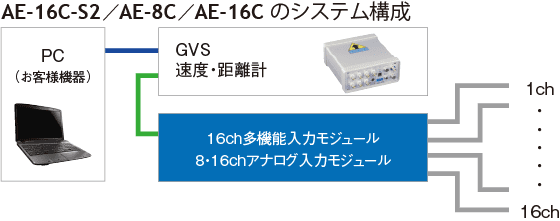

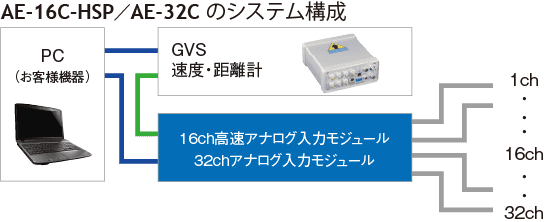

システム
