信号変換モジュール
GVS速度·距離計オプション
信号変換モジュール
信号変換モジュールは、
計測車両に設置されたセンサからの
各種入力信号を電圧値に変換します。
お手持ちの電圧入力対応のロガー装置と
接続することも可能です。

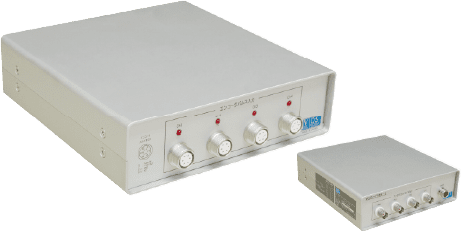

F/V変換モジュール（VGVSーFV4HーC）
F/V変換モジュールは、パルス4chの入力が可能です。パルス入力（0-18.6kHz）に対し、0-10Vへ変換します。パルス入力レンジは、工場出荷時に設定変更可能です。
仕様
スクロールできます| 入力チャンネル数 | 4ch |
|---|---|
| 入力信号 | オープンコレクタまたはTTL（負論理） |
| 入力レンジ | 0-18.6kHz （工場出荷時に設定変更可） |
| 入力端子 | 多治見無線 R03-R6F |
| 出力レンジ | 0-10V |
| 出力端子 | BNC |
| 電源 | DC 12V |
| 動作温度範囲 | 0-50℃ |
| 寸法・重量 | W170 × H163 × D50mm • 700g |

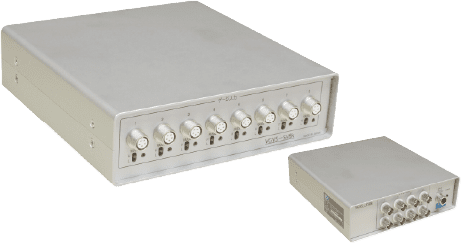

ゲージ変換モジュール （VGVSーSV8k）
ゲージ変換モジュールは、ひずみゲージ8chの入力が可能です。ひずみゲージ入力（High：±20,000με/Low：±6,666με）に対し、±10Vへ変換します。各種ひずみゲージの入力が可能です。
仕様
スクロールできます| 入力チャンネル数 | 8ch |
|---|---|
| 入力信号 | ひずみゲージ |
| 入力レンジ | High：±20000με / Low：± 6666με |
| 入力端子 | 多治見無線 PRC03-21A10-7F NDIS規格 |
| 出力レンジ | ±10V |
| 出力端子 | BNC |
| ゲージ抵抗 | 120Ω |
| ブリッジ電圧 | DC 2V |
| 電源 | DC 12V |
| 動作温度範囲 | 0-50℃ |
| 寸法・重量 | W170 × H163 × D50mm • 800g |

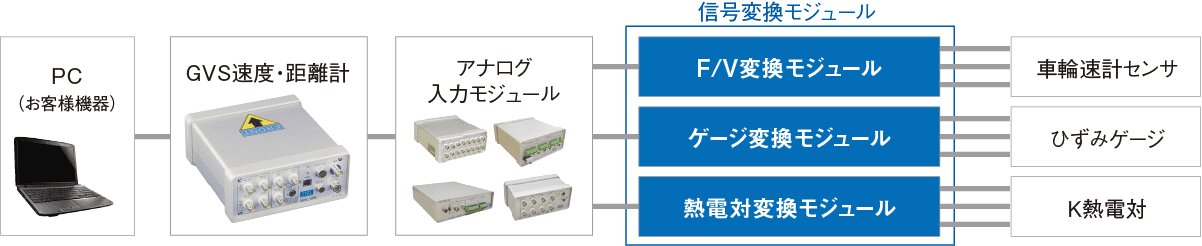

システム
