試験コース測量計
試験コース測量計
RTK GVSにおける各種評価計で、
車両と試験コースとの相対位置座標を
演算するための、試験コースの測量を
行うシステムです。
試験コース測量計は、RTK GVS速度・距離計を
固定基地局式で運用します。
試験コースを高精度
（位置座標精度 ±2cm ）に測量し、
試験コースデータを作成します。
作成した試験コースデータは、車両軌跡
・車両挙動と試験コース（白線ライン等）との
相対位置座標の演算評価に使用します。
特徴
- 固定基地局式
- 位置座標精度は±2cmと高精度
- RTK自動レーンチェンジ評価計／車線逸脱警報評価計／歩行者・車両間距離計
／パーキングアシスト評価計等で使用する、試験コースデータの作成に適用

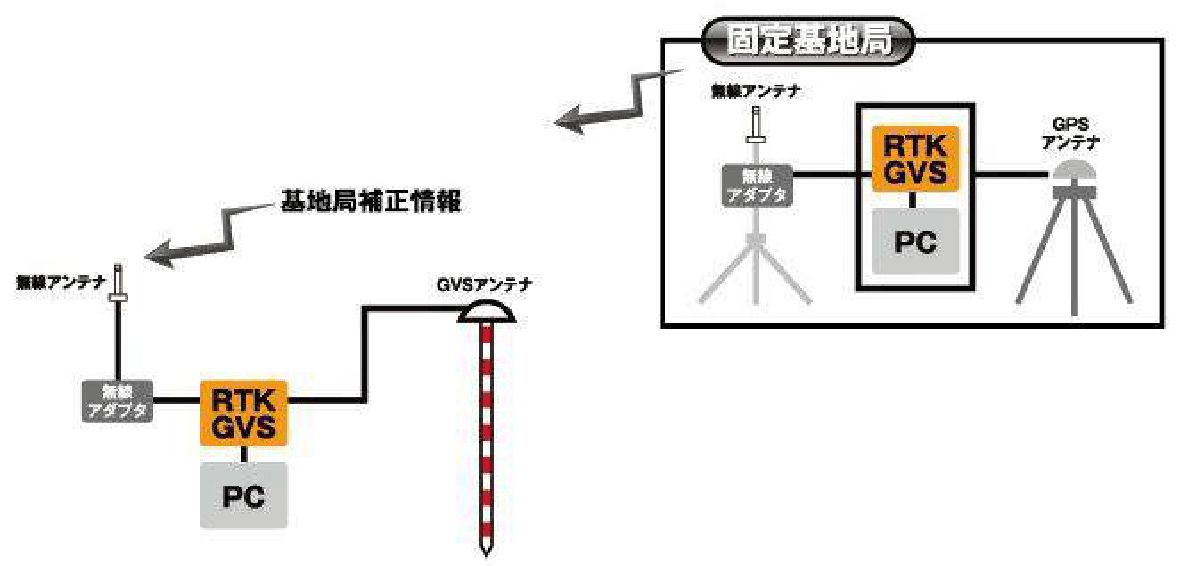

試験コース測量計 システム構成図
試験コース測量計 ソフトウェア概要
- 処理画面

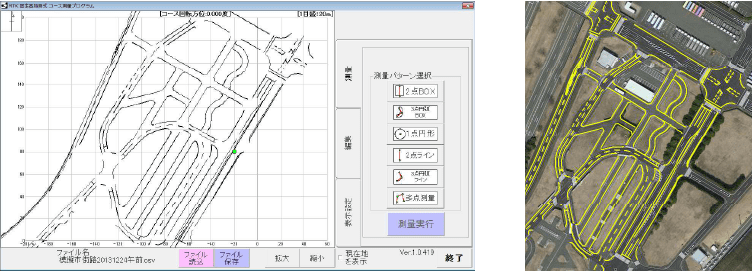

【測量画面】
- ・様々な測量種別が用意されており、簡便にコース測量が行えます。
- ・表示は、任意の方位に回転可能です。
- ・測量した試験コースは、原点設定、描画の削除等の編集も可能です。
- ・広大な試験コースの測量も可能です。
【測量種別と使用例】
| 測量種別 | 測量内容 | 測量使用例 |
|---|---|---|
 |
幅のある直線の測量 | 白線 |
 |
幅のある曲線の測量 | カーブの白線 |
 |
円形の測量 | パイロン、マンホール |
 |
直線ラインの測量 | コース走行ライン |
 |
曲線ラインの測量 | コース走行ライン |
 |
任意の測量点を測量 | 道路標示 |
【測量結果画面】

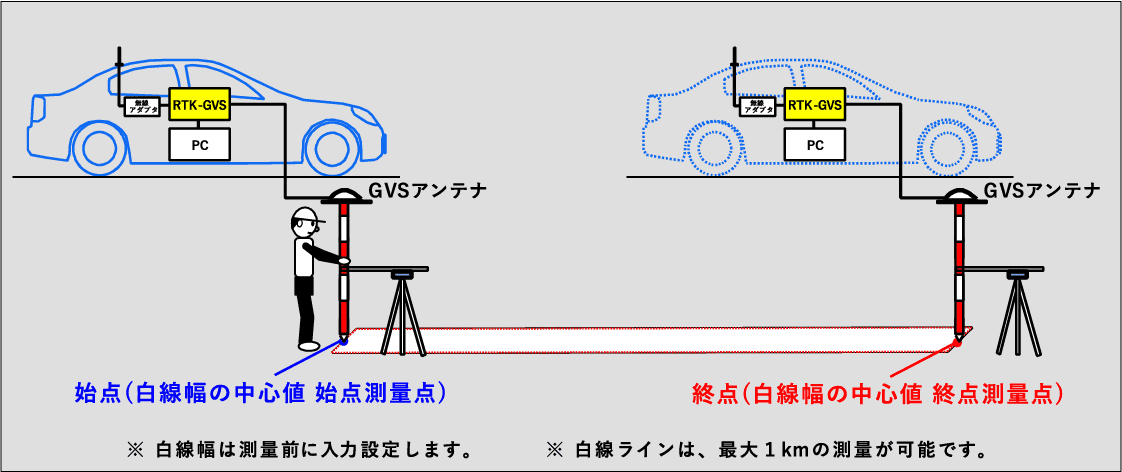

- コース測量方法(例)：2点BOXによる白線ラインの測量
