VGVS-SP6Ci
GVS®速度･距離計
VGVS-SP6Ci
本GVS速度･距離計は、GPS衛星を利用した単独測位の速度･距離計で、高精度な移動体の速度計測を可能にしました。本機は計測演算機能を併せ持ち自動車メーカーをはじめとするテストコース用速度・距離計として最適です。
コンパクト設計により機器設置スペースの限られた二輪車や、より小型な速度・距離計のニーズに最適です。
また、本機は高感度GPSセンサーによる未受信対策機能を強化し、又、橋梁通過時、障害物などによる未受信補間も強化しています。
特徴
- GNSSによる自動車性能評価用速度･距離計
- 小型・軽量モデル
- 入出力インターフェイスを充実
- 機器取付が極めて簡単です
- 本体内部処理・演算機能を強化
- GPSデータと完全同期した映像の撮影が可能

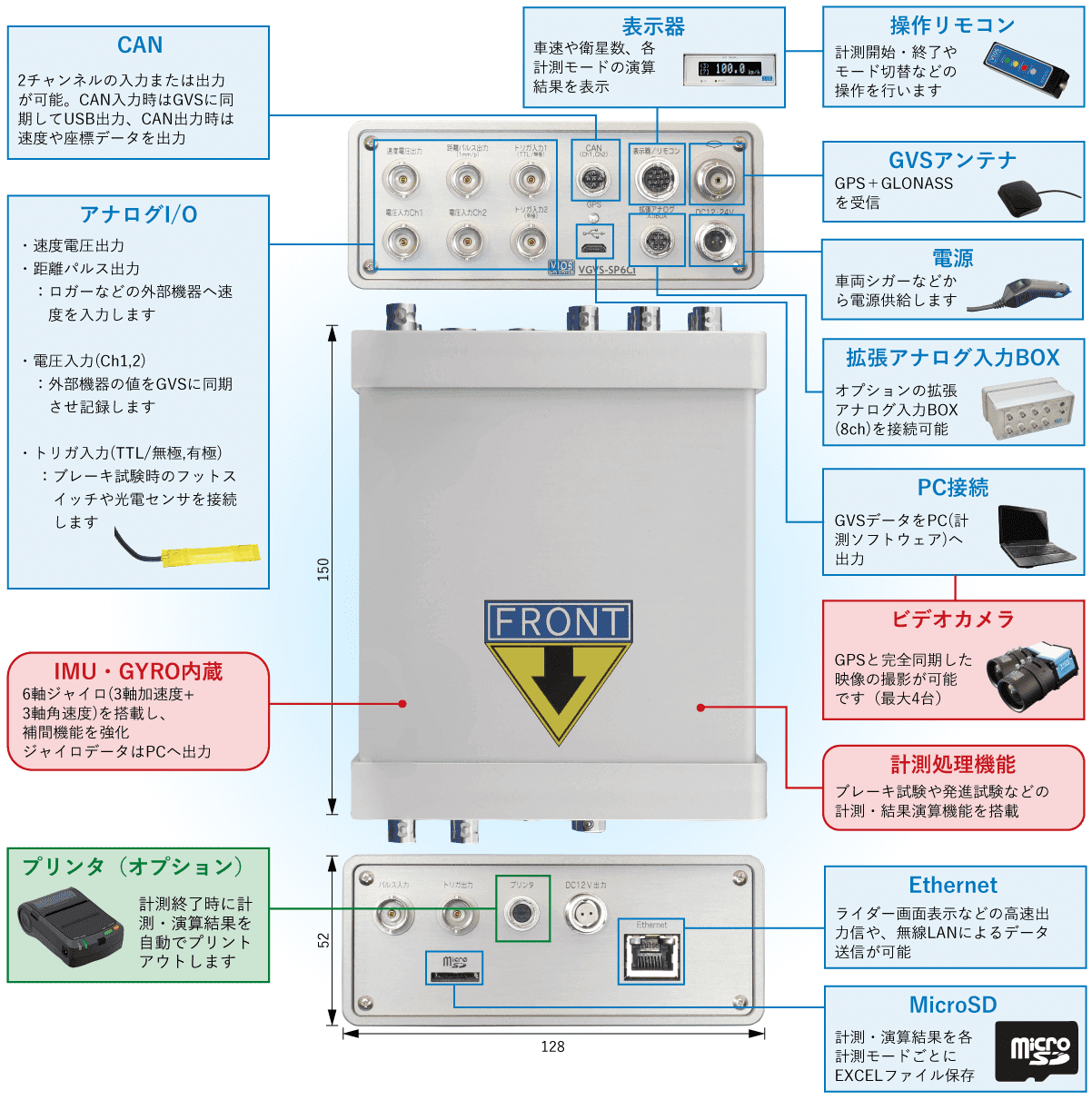

機能一覧
仕様
スクロールできます| 更新周期 | 100Hz | |
|---|---|---|
| 計測精度 | 速度 | 0.1% |
| 距離 | 0.1% | |
| 計測範囲 | PC出力 | 0.1～999.9km/h |
| CAN出力 | 0.1～999.9km/h | |
| アナログ出力 | 0.1～500.0km/h | |
| パルス出力 | 0.1～360.0km/h | |
| PCインターフェイス | USB2.0 | |
| 速度電圧出力 | 出力電圧 | 0～5V |
| 出力範囲 | 0～100、200、300、500km/h | |
| 距離パルス出力 | TTL 1cm/P | |
| 電圧入力 | チャンネル数 | 2ch |
| 入力範囲 | 0～5V | |
| トリガ入力 | Ch1 | TTL、無極、オープンコレクタ |
| Ch2 | 有極（5～12V） | |
| CAN | チャンネル数 | 2ch |
| 出力項目 | タイムスタンプ、速度、緯度、経度、高度、衛星数、衛星精度、傾斜率 | |
| 表示機能 | 項目 | 速度、衛星精度、衛星数、試験演算結果 |
| 更新周期 | 10Hz | |
| 操作機能 | Start/Stop、Mode、Reset、PC | |
| 試験機能 | ブレーキ試験 | 平均飽和減速度、初速度、停止距離、補正停止距離、減速時間 |
| 距離計測試験 | 走行時間、走行距離、平均速度 | |
| 発進加速試験 | 到達時間（10、20、50、100、200、400、800、1000m） | |
| 速度計測試験 | 速度（8回まで記録） | |
| メモリ機能 | メモリ内容 | 試験演算結果、100Hzログ （タイムスタンプ、速度、緯度、経度、高度、衛星数、衛星精度 etc） |
| デバイス | MicroSD | |
| X, Y, Z加速度 | 測定範囲 | ±49m/s2 |
| 直線性 | 0.1%/FS | |
| X, Y, Z角速度 | 測定範囲 | ±100°/s |
| 直線性 | 0.5%/FS | |
| 拡張アナログ入力BOX | 拡張アナログ入力BOX（オプション）を使用可能 | |
| オプション | パルス入力、トリガ出力、プリンタ、DC12V出力 | |
| 一般仕様 | 電源 | DC10～36V |
| 消費電力 | 1A（DC12V） | |
| 使用温度 | 0～40℃ | |
| 保存温度 | -10～60℃ | |
| 外形寸法 | W 128 × H 52 × D 150mm（突起部を除く） | |
| 重量 | 約600g（本体のみ） | |
| 同梱品 |
GVS速度・距離計 本体/GVSアンテナ/表示器/操作リモコン/表示器・リモコンケーブル/ USBケーブル/ブレーキトリガー用フットスイッチ/電源シガープラグ/ バッテリーコード（ワニ口）/BNCケーブル/サクションホルダ/アーム/ 計測ソフトインストールCD/USBドライバCD/取扱説明書/収納ケース |
|

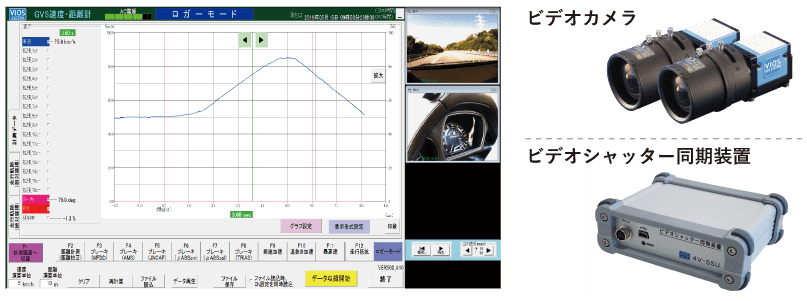

ビデオ同期機能へシステム拡張新機能
GVS速度･距離計と最大4台のビデオカメラをノートPCへとにより、GVSの計測時にビデオ録画が可能になります。
ビデオシャッター同期装置を使用することで、ビデオカメラにGPS信号をシャッターとして入力を行い、車速等のGPSデータと映像の完全同期を実現します。
